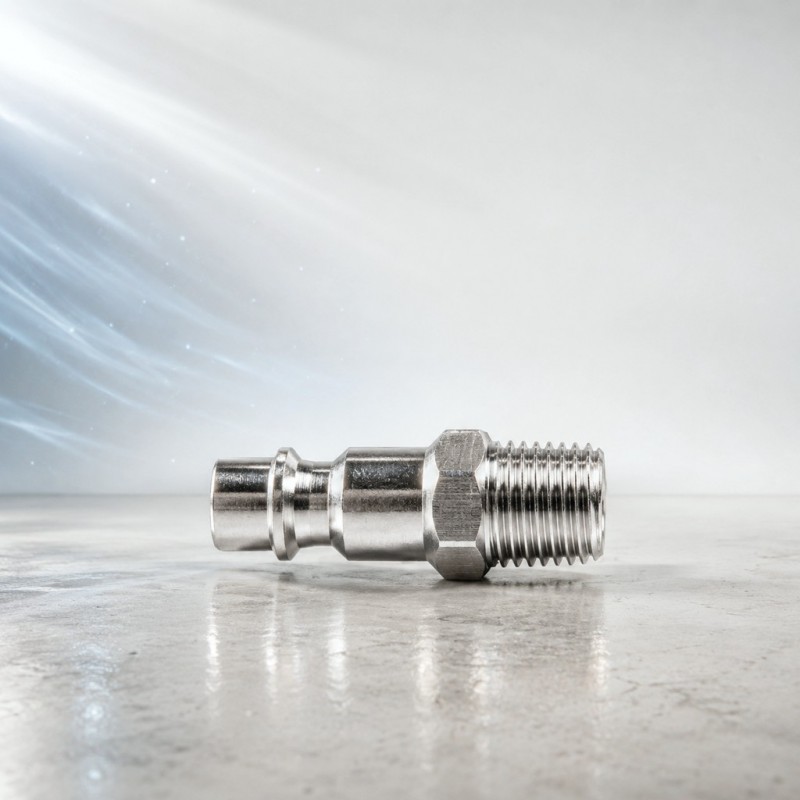

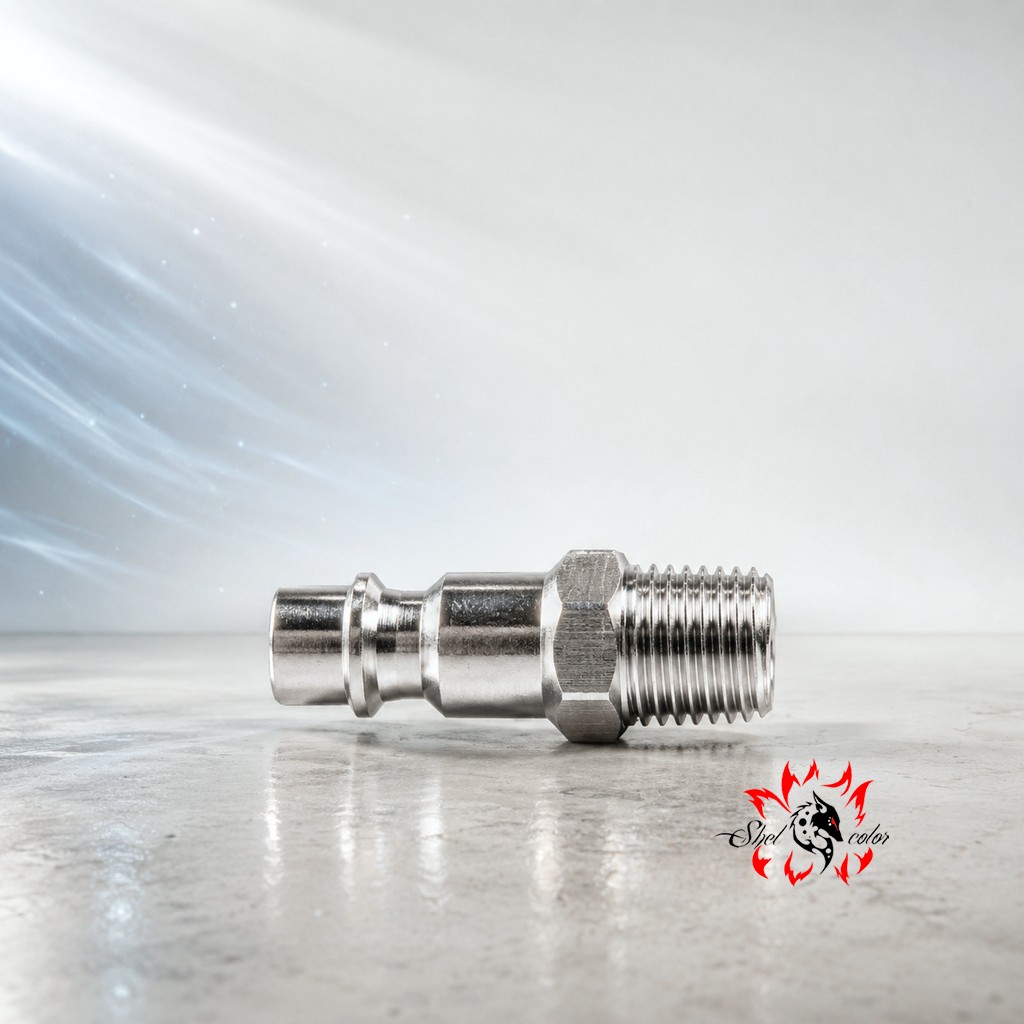

ECO Быстроразъемное соединение (штуцер) "папа" х наружная резьба 1/4" (сталь)

ECO AS-M/MT14 — стальное быстроразъемное соединение формата «папа» с наружной резьбой 1/4" для пневматических линий. Штуцер ставится на вход пневмоинструмента, фильтра-регулятора или другого узла с подходящей резьбой и позволяет быстро подключать шланг через ответную муфту «мама». Формат рапид EURO удобен для малярного поста, шиномонтажного и слесарного пневмооборудования.

Преимущества

Формат «папа» с наружной резьбой G1/4 подходит для установки в резьбовое гнездо инструмента или блока подготовки воздуха. После монтажа шланг подключается без раскручивания резьбы, поэтому переход между инструментами занимает меньше времени.

Стальной корпус рассчитан на регулярную работу в пневмолинии мастерской. Никелированное покрытие защищает поверхность от коррозии и делает штуцер практичным для зоны, где рядом работают компрессор, конденсат и лакокрасочные материалы в течение смены.

Профиль рапид EURO совместим с распространенными быстросъемными муфтами «мама» этого типа. Соединение удобно использовать в связке со шлангом, фильтром-влагоотделителем, регулятором давления, краскопультом или другим пневматическим инструментом без замены основной магистрали.

Размер G1/4 остается самым ходовым для подключения окрасочного и слесарного пневмоинструмента. Такой штуцер легко держать в запасе, чтобы быстро заменить изношенный переходник или собрать дополнительную линию подачи воздуха на посту подготовки и покраски.

Технология применения

Перед монтажом сбросьте давление в линии и проверьте, что ответная резьба соответствует G1/4. Резьбовую часть уплотняют фум-лентой, анаэробным герметиком или другим составом для пневмосоединений, затем штуцер вкручивают без перекоса и подтягивают ключом без чрезмерного усилия. После сборки подключите муфту «мама», подайте воздух и проверьте стык мыльным раствором или контрольным прослушиванием. Если есть утечка, соединение нужно разобрать, заново уплотнить резьбу и повторно проверить герметичность до начала работы с краскопультом или инструментом. Не используйте поврежденную резьбу и не соединяйте разные стандарты быстросъемов между собой.

Сопутствующие материалы

Быстросъемная муфта «мама» рапид EURO, пневматический шланг 1/4", фильтр-влагоотделитель, регулятор давления с манометром, уплотнительная фум-лента или резьбовой герметик, краскопульт, продувочный пистолет, пневмошлифмашинка.

Применение

Штуцер применяют при сборке и обслуживании пневмолиний в кузовном ремонте, покрасочной камере, гараже и шиномонтажной зоне. Он подходит для подключения инструмента к шлангу, быстрого снятия оборудования и замены переходника без переделки всей магистрали. Деталь используют на входе пневмоинструмента, блока подготовки воздуха или вспомогательной оснастки.
